经染色、充填处理蓝晶石的鉴定特征

     蓝晶石属于较稀少的矿物，能达到宝石级的就更少了，其化学成分为Al2SIO5，是属于岛状结构的硅酸盐矿物，三斜晶系，晶体呈扁平的板条状，常呈柱状晶形，可见双晶。有时呈放射状集合体。常见颜色为浅至深蓝色、还有绿、黄、灰、无色等。具﹛100﹜完全和﹛010﹜中等的两组解理。市场所见的蓝晶石的解理、裂隙一般都很发育。

由于宝石级蓝晶石的稀少，我们对于它的研究较少，尤其是对于它的优化处理方法所知更少，几乎没有这方面的研究报道。最近国检中心北京实验室在日常检测中检测到几件蓝晶石手串样品，我们利用宝石显微镜、DiamondView、红外光谱等仪器对样品进行观察、测试。

 1、  样品特征

样品为经过切磨成圆球状后穿成手串的成品，整体颜色呈蓝-深蓝色，玻璃光泽，裂隙发育，肉眼观察可见裂隙处颜色较深（如图1）。

图1蓝晶石样品

      利用宝石显微镜放大观察样品，可以看到蓝色物质沿着样品的裂隙、凹坑呈带状、线状、斑点状富集（如图2），反色光下观察，裂隙间的蓝色充填物，光泽与主体明显不一样，样品主体为玻璃光泽，充填物为蜡状光泽（如图3）。

图2 蓝晶石的蓝色染剂（呈斑点状富集）

图3 充填物（反射光下呈蜡状光泽）

2、  DiamondView下特征

DiamondView下观察，蓝晶石主体无荧光，而充填部分有强蓝白荧光。蓝色充填物沿着样品的裂隙、凹坑分布，在DiamondView明显看到此特征（图4）。

图4 充填物的荧光特征

3、红外光谱特征

利用红外光谱仪进行测试，样品为蓝晶石的红外光谱特征峰（图5），充填物部分用ATR方法测试，具有1607 cm-1、1582cm-1、1508cm-1、1449cm-1、1231cm-1 、1183 cm-1 、831cm-1 、747cm-1等人工树脂有机物质的特征峰（图6）。

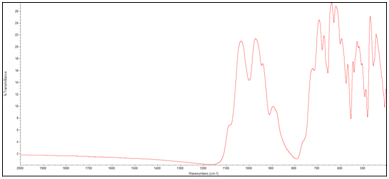

图5 蓝晶石的红外光谱

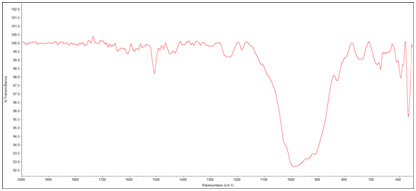

图6 充填物的红外光谱
