充填处理南红玛瑙的鉴定

来源：NGTC 网站


        南红玛瑙原料多裂，加工难度较大，不易出大料，这也为南红玛瑙的充填处理提供了市场条件。最近有所耳闻，为了达到改善外观、提高加工性能的目的，有将南红玛瑙进行充胶处理的情况。


图1-2 品质较差的南红玛瑙原料，可以清晰地看见裂隙是很发育的

     近日，国家珠宝玉石质量监督检验中心云南实验室在检测一批南红玛瑙雕件的时候，发现其中部分检测样品确实经过充填处理。


图3-4 部分检测样品

      我们对这些经充填处理的南红玛瑙进行了研究。
     一、 外观观察。
     该批样品大多为粗加工，均未细磨、抛光；透射光、反射光观察发现不明显的裂隙、凹坑。
     二、 显微镜下观察。
     可发现气泡群，如裂隙里、表面凹坑处，甚至部分独立的雕刻部位几乎布满气泡。这些充填部位的共同特点是：面积不大，较为分散，隐蔽性强。由于没有经过抛光，大多数样品的充填处与周围的光泽对比不明显。可以怀疑，不抛光目的可能是为了掩盖充填迹象。

图5-8  南红玛瑙的各种充填部位，有的相对明显，有的就很难观察到。

图9-12 在光纤灯的照射下，充填部位的气泡显露无疑，连一些在镜下被错过的部位也发现了气泡。

三、 发光性检查。
       通过紫外荧光灯观察，在长波紫外光下，发现气泡群的部位，均产生蓝白色的强荧光，并由此找到更多的充填部位。因此，通过紫外荧光灯观察，可以在第一时间发现样品的疑似充填部位。

图13  紫外荧光灯下充填物原形毕露

四、 红外光谱测试。
       刮取充填物的粉末，通过红外光谱对其成分进行分析。检测结果显示，该材料具有3035cm-1 、3060 cm-1的苯环上=C—H伸缩振动吸收峰，同时，具有1606 cm-1、1507 cm-1的苯环骨架振动。由此可以断定，充填所用的材料以环氧树脂类粘合剂为主，而1740 cm-1处的ν（C=O）振动，则证明充填材料中添加了酸酐固化剂。

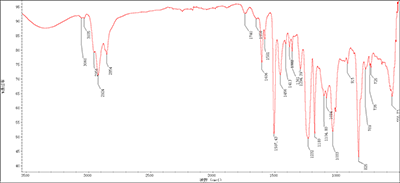

图14  充填物红外光谱图

      结论
     1.充填处理南红玛瑙的目的在于掩盖样品表面的凹坑及裂隙，从而达到改善外观、提高加工性能的目的。充填所用的主要材料是环氧树脂。
     2.由于充填部位隐蔽，有时面积小且分散，再加上因为加工问题，可能会造成充填处与周围的光泽对比不明显，因而要快速准确找到充填部位具有一定的困难。在显微镜下利用光纤灯查找，观察是否有气泡出现，是可行的办法。
     3.紫外荧光灯是找到充填部位的最快捷、最有效的方法。此方法在南红玛瑙的检测流程中，应设定为必不可少的一个步骤。
